K9F4G08U0D系列是SAMSUNG的一款4G位NAND闪存芯片，采用 512M × 8bit 的存储组织结构，并配备 128Mbit 备用区域。该芯片工作电压为 3.3V，适用于固态存储、便携式电子设备以及其他对非易失性存储有需求的应用场景。在 NAND 闪存芯片的生产、研发、维修及数据处理应用中，稳定、高效的编程烧录能力至关重要。武芯烧录器现已支持 SAMSUNG K9F4G08U0D 系列芯片，可为相关存储器件提供可靠的编程、擦除及数据写入支持，满足工程应用中的批量烧录与调试需求。

较高的读写效率

在性能方面，K9F4G08U0D 具备较高的读写效率。其页面编程单位为（2K+64）字节，典型编程时间约为 250μs；块擦除单位为（128K+4K）字节，典型擦除时间约为 2ms；数据寄存器中的数据读取速度可达到每字节 25ns。凭借上述性能，该器件能够满足大容量数据存储场景下对读写速度和稳定性的要求。

多功能的I/O 引脚设计

该芯片的I/O 引脚同时承担地址、数据输入输出以及命令输入功能，有助于简化系统接口设计。芯片内部集成写入控制器，可自动完成编程和擦除操作，并在必要时执行脉冲重复处理。同时，器件还具备内部数据验证与容错机制，有助于提升写入过程的可靠性。

可靠性的保障

在可靠性方面，K9F4G08U0D 支持最高约 10 万次编程/擦除循环。对于写入频率较高的系统，可结合 ECC 纠错技术及实时映射算法使用，以进一步提升数据完整性和存储寿命，保障系统长期稳定运行。

K9F4G08U0D 系列凭借大容量、高效率和良好的可靠性，适合应用于固态文件存储及多种需要非易失性存储的便携式设备中。

主要特性

3.3V器件（K9F4G08U0D）：2.7V～3.6V

存储单元阵列：(512MB + 16MB)×8位

数据寄存器：(2K + 64)×8位

自动编程与擦除功能

页读取操作

串行访问：25ns（最小值）

快速写入周期时间

命令/地址/数据复用I/O端口

硬件数据保护功能

电源切换期间的编程/擦除锁定机制

可靠的CMOS浮栅技术

独特标识符用于版权保护

K9F4G08U0D-SCB0/SIB0：封装（48引脚）；TSOP1引脚（12×20，间距0.5毫米） K9K8G08U0D-SCB0/SIB0：封装（48引脚）；TSOP1引脚（12×20，间距0.5毫米） K9K8G08U1D-SCB0/SIB0：封装（48引脚）；TSOP1引脚（12×20，间距0.5毫米） K9WAG08U1D-SCB0/SIB0：封装（48引脚）；TSOP1引脚（12×20，间距0.5毫米）

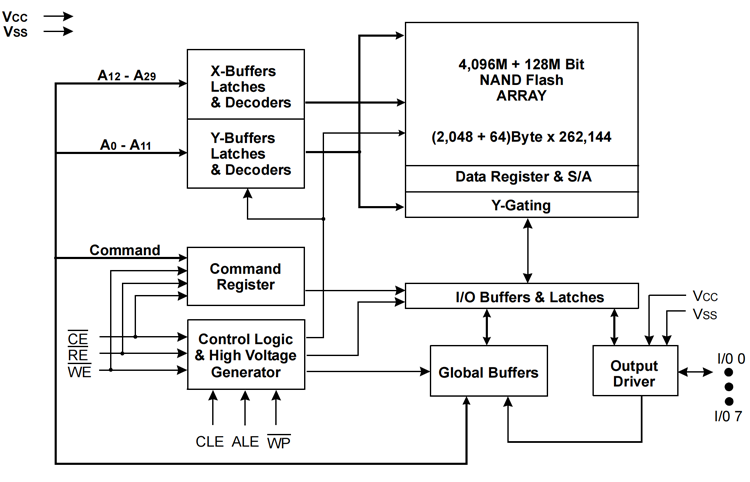

                                                                                                                                                                                  内部框图
武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式。可全方位满足SAMSUNG的K9F4G08U0D系列K9F4G08U0D-SIB0、K9F4G08U0D-SCB0、K9F4G08U0C-BCB0、K9K8G08U0D-SCB0、K9F4G08U0D-BIB0芯片裸片离线烧录的量产需求。

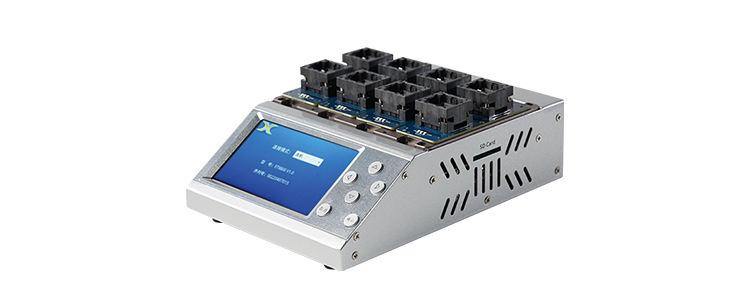

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片编程烧录，为客户提供创新的多场景芯片（IC）烧录解决方案。
