K9F2G08UXA系列是SAMSUNG的一款具有256Mx8位配置、配备2G位NAND闪存，并备有64M位。其 NAND 单元更是为固态应用市场提供了极具成本效益的解决方案。程序操作在（2K 64）字节页上，正常情况下仅需 200 微秒就能完成，大大提高了数据写入效率。。而擦除操作在（128K 4K）字节块上，通常 1.5 毫秒内就能搞定，让存储设备能够迅速响应数据的变动。数据寄存器中的数据读取速度以每字节仅需 25 纳秒（1.8 伏器件为 42 纳秒）就能完成读取。

该芯片的I/O引脚既是地址和数据输入/输出的端口，也是通信输入的端口。极大地简化了芯片与外部设备的连接方式，减少了引脚数量，降低了电路设计的复杂度。同时，也增强了芯片的适应性，使其能够轻松融入各种不同的系统架构，满足多样化的应用需求。

片上写控制器自动化处理所有程序和擦除功能，它不仅能在需要时进行脉冲重复，确保编程和擦除的准确性，还能对数据进行内部验证和边距管理。即使是写入密集型系统，它利用自身扩展的100K 程序 / 擦除周期能力，通过提供带有实时映射算法的 ECC（纠错码），进一步提高存储系统的可靠性和稳定性。

凭借这种强大的可靠性保障，K9F2G08X0A 成为大型非易失性存储应用（如固态文件存储）及其他需要非易失性应用的最佳选择，为数据的长期稳定存储提供了坚实的后盾。

主要特性

电压供应：1.65V ~ 1.95V 、2.70V ~ 3.60V

页面程序时间：200微秒（典型）

块擦除时间：1.5毫秒（典型）

FBGA TSOP1 52ULGA

命令/地址/数据复用I/O端口

存储单元阵列：（256M 8M） x 8位

数据寄存器：（2K 64） x 8位

分页程序：（2K 64）字节

块擦除：（128K 4K）字节

页面大小：（2K 64） 字节

随机读取：最大25微秒

串行访问：25ns（最小）

可靠的CMOS浮栅技术

耐久性：100K 程序/擦除周期（1位/512字节ECC）-

数据保留：10年

智能回抄，内部1位/528字节EDC

唯一ID版权保护

封装：- K9F2G08R0A-JCB0/JIB0 ：无铅封装63 - 球形FBGA I（10 x 13 / 0.8 mm间距）- K9F2G08U0A-PCB0/PIB0 ：无铅封装48 - 引脚 TSOP I（12 x 20 / 0.5 mm 间距） - K9F2G08U0A-ICB0/IIB0 52 - 引脚 ULGA（12 x 17 / 1.00 mm 间距）

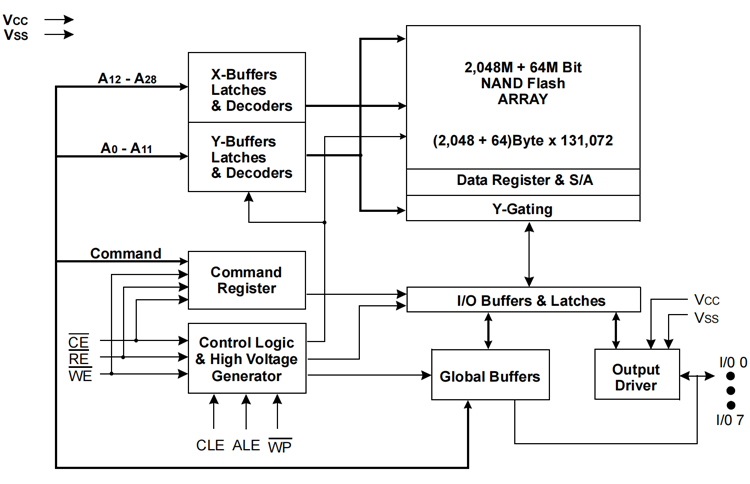

内部框图

武芯科技作为通用型芯片烧录器制造商，专注于IC烧录、测试领域。在持续优化更新烧录软件的同时，也在积极扩充和兼容各大厂商的芯片型号的烧录。ET9800烧录器支持一拖八烧录，同时提供联机、脱机等工作模式。可全方位满足SAMSUNG的K9F2G08UXA系列芯片裸片离线烧录的量产需求。

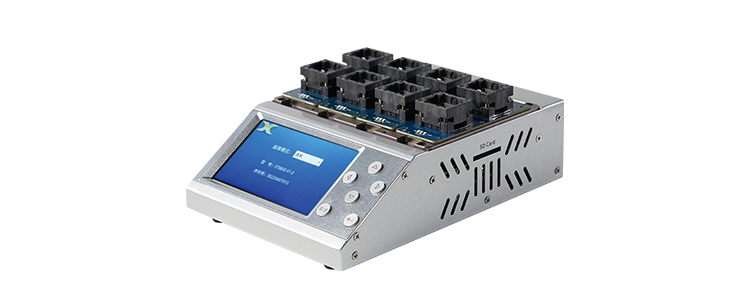

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片编程烧录，为客户提供创新的多场景芯片（IC）烧录解决方案。
