SPC563M系列是面向汽车应用的32位片上系统（SoC）微控制器。且具备多项全新功能并搭载了高性能的90nm CMOS技术，能够大幅度降低每项功能成本，同时显著提升整体性能。该系列汽车控制器采用先进且经济高效的Power Architecture®主机处理器内核，其核心为符合32位Power Architecture®Book E要求的e200z335 CPU内核复合体，并针对嵌入式应用进行了架构优化，以提升代码执行效率和灵活性。包括针对数据信号处理（DSP）提供了额外的指令支持、同时整合了队列模数转换器、经过强化的时间处理器单元、控制器区域网络和模块化输入输出系统等多项技术，这些技术对于如今的下端动力系统应用有着至关重要的作用。该器件采用单层储存器分层结构，片上集成94 KB SRAM（包含容量高达32KB待机RAM）以及容量高达1.5 MB的内部Flash存储器。此外，该器件还搭载了用于“校准”的外部总线接口（EBI），方便与外部存储或调试工具的连接。

主要特性

CPU：符合32位Power Architecture®Book E要求的e200z335 CPU内核复合体

编码优化：支持可变长度编码（VLE），有效缩减代码体积

DMA: 32通道直接存储器访问控制器，提高数据传输效率

中断控制：可管理多达364个可选优先级中断源（191个外设中断源、8个软件中断源、165个保留中断源）

时钟管理：调频锁相环（FMPLL）提供灵活的时钟方案

总线接口：校准外部总线接口（EBI）

系统互联：系统集成单元（SIU）

存储器：容量高达1.5MB的片上Flash存储器，配有Flash存储器控制器

             支持80MHz单周期Flash存储器访问Fetch加速器

             容量高达94KB的片上静态RAM（包括容量高达32KB的待机RAM）

启动辅助：引导辅助模块（BAM）

时间处理器：32通道第二代增强型时间处理器单元（eTPU）

                   32个标准eTPU通道

IO与采样：16 通道增强型模块化输入输出系统（eMIOS）

                16 通道增强型队列模数转换器（eQADC），内含抽取滤波器

                硅片温度传感器，实时监控芯片温度

通信接口：2 个解串 SPI（DSPI）模块，兼容微秒总线

               2 个增强型 SCI（eSCI）模块，兼容 LIN

               2 个 FlexCAN 模块，支持 CAN 2.0B

端口：符合IEEE-ISTO 5001-2003标准的Nexus端口控制器 (NPC)

         支持IEEE 1149.1 (JTAG)、Nexus接口

电源电压：片上稳定器控制器，可通过5V外部电源提供1.2V和3.3V内部供电电压

封装：提供LQFP144和LQFP176封装

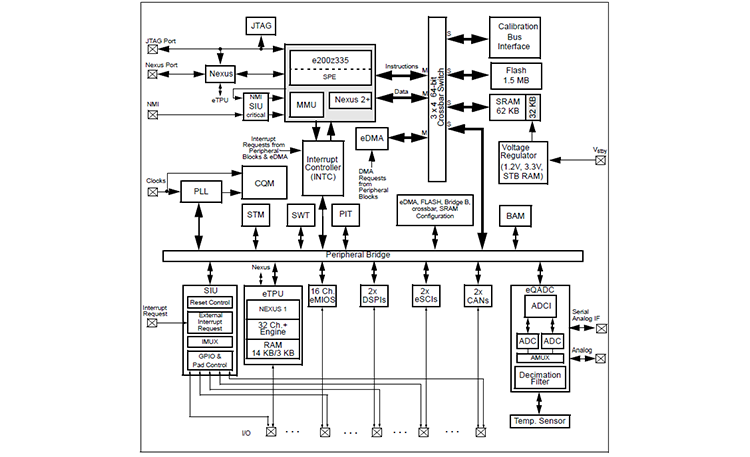

     系统框架图

SPC563M系列包括SPC563M64L5、SPC563M64L7和SPC563M60L5等，武芯科技ET9800烧录器可全方位满足ST汽车电子PowerPC内核芯片SPC563M系列的烧录需求，支持芯片裸片烧录和ISP在板烧录。采用JTAG接口与芯片交互，利用芯片Nexus接口实时访问特性及双缓冲区软件算法提高烧录速度，达到芯片烧录极限。

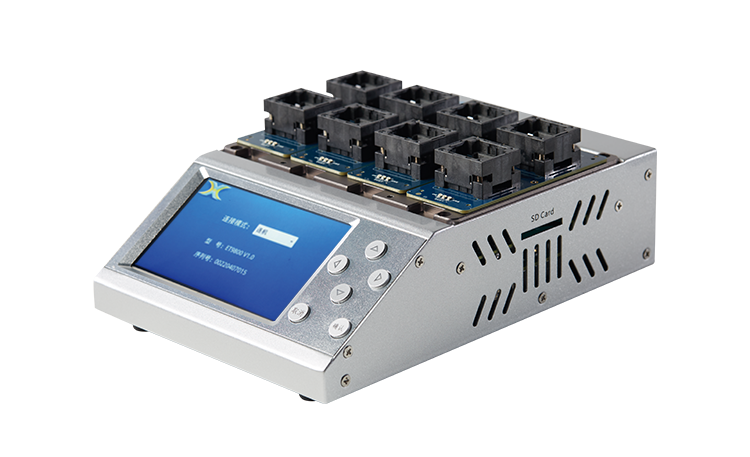

ET9800是一款支持联机、脱机的量产型高速烧录器。采用高性能ARM+FPGA的硬件架构设计，编程带宽高达1.6Gb/s；内置128GB eMMC母头模块，能高效提升eMMC母片拷贝的量产效率；配备4.3英寸LCD触摸屏，优化脱机操作的交互体验；支持“一拖八”并行烧录，可实现复杂多样的烧录需求；且设备集成多种丰富接口，涵盖100/1000M以太网、SD卡、USB2.0 Device、RS-232串口、电源开关及接地端子等，灵活适配多元应用场景。同时提供上位机与下位机软件，支持自动化场景定制，适配智能化产线需求；支持各大厂商各种封装的MCU、eMMC、SPI、Nor/Nand flash、Parallel Nor/Nand flash、EEPROM及DSP等类型芯片，烧写稳定、高效。为客户提供创新的多场景芯片（IC）烧录解决方案。
